¿Qué tipo de elementos básicos componen los sistemas de soldadura por ultrasonidos?

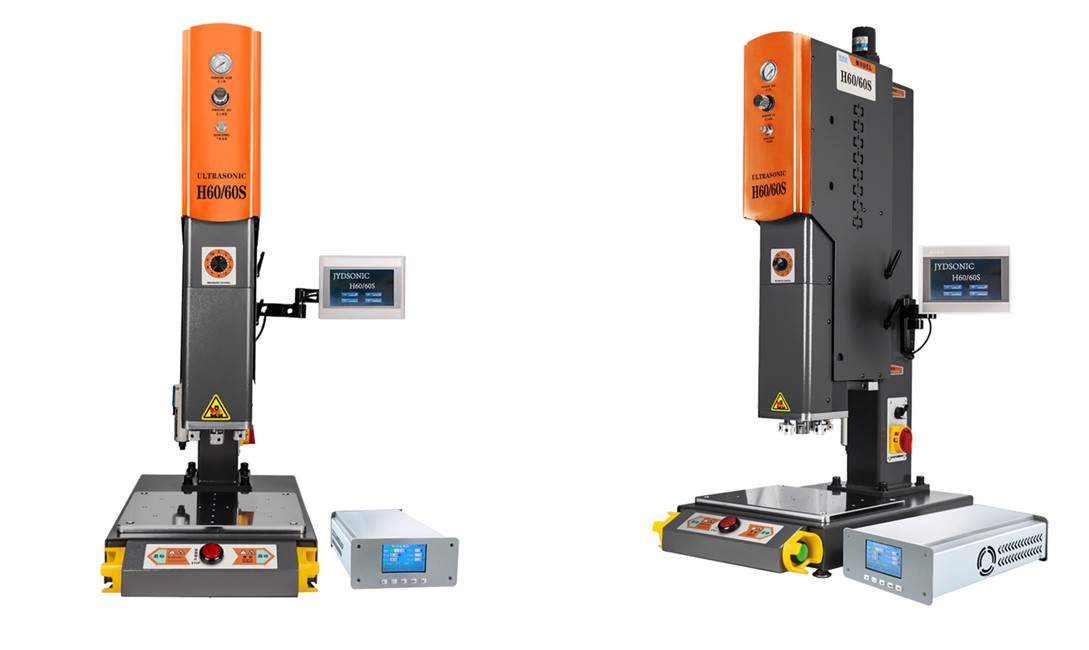

Todos los sistemas de soldadura por ultrasonidos están compuestos por los mismos elementos básicos:

1.Una prensa, generalmente con accionamiento neumático o eléctrico, para ensamblar dos piezas bajo presión

2.Un nido o yunque o accesorio donde se colocan las piezas y que permite que la vibración de alta frecuencia se dirija a las interfaces

3. Una pila ultrasónica compuesta por un convertidor o transductor piezoeléctrico, un amplificador opcional y una bocina sonotrodo. Los tres elementos de la pila están sintonizados específicamente para resonar en la misma frecuencia ultrasónica exacta (normalmente 15, 20, 30, 35 o 40 kHz)

4.Converter: convierte la señal eléctrica en una vibración mecánica usando un efecto piezoeléctrico

5.Booster: Modifica mecánicamente la amplitud de la vibración. También se utiliza en sistemas estándar para sujetar la pila en la prensa.

6.Cuerno o sonotrodo: Toma la forma de la pieza, también modifica mecánicamente la amplitud y aplica la vibración mecánica a las piezas a soldar.

7.Un generador de ultrasonidos electrónico Fuente de alimentación que entrega una señal eléctrica de alta potencia con una frecuencia que coincide con la frecuencia de resonancia de la pila.

8.Un controlador que controla el movimiento de la prensa y la entrega de la energía ultrasónica.
